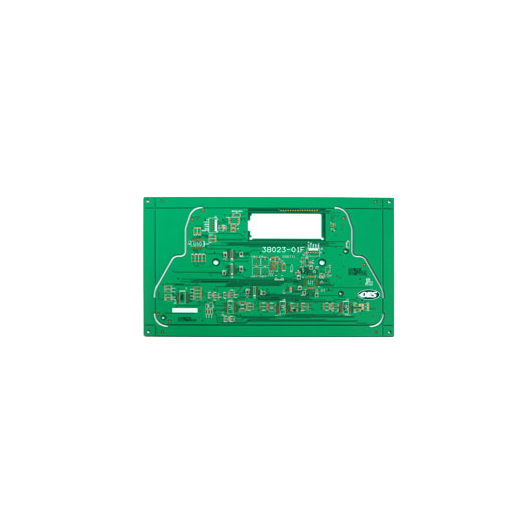

6層碳墨PCB板
盲孔從外層開始，但在內層終止。埋藏的通孔僅存在于內層之間，不在外層開始或終止。 盲通孔和埋通孔有助于保護PCB不動，允許在其上方或下方設計功能和線路，而無需進行連接。如今，許多小間距BGA和倒裝芯片元件封裝圖都不允許在BGA焊盤之間運行軌跡。盲孔和埋孔僅連接該區域內需要連接的層。
發送查詢 >
您值得信賴的 PCB
制造合作伙伴
全國服務熱線：15000941278
| 基本情況 | |
| 層 | 6L |
|---|---|
| 母材 | FR4 |
| 板厚度 | 1.6mm |
| 銅重量 | 1Oz |
| 表面光潔度 | Immersion Gold + Carbon Ink |
| 應用程序 | Medical Facilities |
| 證書 | UL, ISO9001, RoHS |
| 附加信息 | |
| 品牌 | 祥達豐 |
|---|---|
| 產源 | 中國、江西 |
| 包裝 | 內氣泡袋+標準紙箱 |
| 付款條件 | T/T |
| 運輸方式 | 海洋、陸地、飛機 |
| - | - |
| - | - |
應用程序
盲通孔和埋通孔有助于保護PCB不動，允許在其上方或下方設計功能和線路，而無需進行連接。如今，許多小間距BGA和倒裝芯片元件封裝圖都不允許在BGA焊盤之間運行軌跡。盲孔和埋孔僅連接該區域內需要連接的層。
PCB能力和服務
-
1
單面、雙面和多層印刷電路板。FPC。柔性剛性印刷電路板，價格有競爭力，質量好，服務優良
-
2
CEM-1、FR-4、FR-4高熱重、鋁基材料、聚酰亞胺、羅杰斯、塔康等
-
3
HAL、HASL、浸金、浸銀、鍍金、鎳、銀、金指、OSP表面處理
-
4
數量范圍從樣品到批量訂單100%電子測試
我們的優勢
-
認證
ISO 9001 和 UL 證書
-
技術
從設計到制造的全面技術支持
-
創新
持續投資支持的高科技
-
專業
10年以上印刷電路板生產經驗
-
團隊
具有5年以上工作經驗的專業海外銷售團隊
-
服務
售后服務很好
-
我們需要什么？
gerber文件/pcb文件
印刷電路板規格：基材；板厚；銅厚；焊罩和絲網顏色；表面處理
數量和時間要求
-
運費和付款
由DHL、UPS、FedEx、TNT使用客戶帳戶。
我們建議您使用我們的DHL、UPS、聯邦快遞、TNT發送。
通過郵政特快專遞（通常是俄羅斯客戶），價格很高。
根據客戶要求，海運大量貨物。
由客戶的運輸公司提供。
通過PayPal、T/T、西部聯盟等。
-
印刷電路板生產時間
1-2層：樣品：2-3天/批量生產：7-8天
多層：樣品：5-6天/批量生產：8-10天
特殊板：2周/批量生產：2周
-
質量管理體系認證ISO9001
-
汽車質量管理體系認證IATF16949
-
環境管理體系認證ISO14001
-
產品R認證證書CQC
-
美國安全認證U層
